Hvordan fungerer trykklufttørkere i lastebilbremseluftsystemer? En komplett guide

Åpne tømmeventilen på en traktors lufttank etter en fuktig natt og vann renner ut. Bremsepedalen føles svampete, luftledningene viser et tynt lag med frost, og fjærbremsekammeret på tilhengeren slipper saktere enn det burde. Dette er symptomer på én grunnårsak: fuktighet inne i trykkluftsystemet. Komponenten som forhindrer denne skaden er trykklufttørkeren. Det fungerer ved å senke trykkduggpunktet til trykkluften. Varm, mettet luft fra kompressoren kommer inn i tørketrommelen, hvor den avkjøles slik at vanndamp kondenserer til dråper, væsken separeres og renses, og luften passerer deretter gjennom et tørkemiddelsjikt som fanger opp den gjenværende dampen før luften når bremsereservoarene. I et nyttekjøretøy gjentas denne prosessen på hver kompressorsyklus, og når tørketrommelen slutter å gjøre jobben sin, er bremsesystemet det første som lider.

Hva en trykklufttørker gjør i et lastebilluftbremsesystem

Lufttørkeren sitter mellom kompressoren og det første reservoaret, vanligvis kalt våttanken. Dens oppgave er å sørge for at luften som er lagret i reservoarene forblir tørr nok til at ikke vann kondenserer ved den laveste temperaturen kjøretøyet vil se i drift. Den fanger også en del av oljen og faste forurensninger som reiser med trykkluften, og fungerer som den første beskyttelseslinjen for nedstrøms ventiler og kamre.

Når kompressoren trekker inn atmosfærisk luft, trekker den også inn vanndamp. Ved 25°C og 60 % relativ luftfuktighet rommer hver kubikkmeter med omgivelsesluft omtrent 14 gram vann. En typisk lastebilkompressor med en fri lufttilførsel på 400 til 600 liter per minutt kan presse 0,5 til 1,5 liter vanndamp inn i bremsesystemet i løpet av et 8-timers skift, avhengig av driftssyklusen. Uten effektiv tørking kondenserer vannet inne i tankene, renner inn i fotbremseventilen og reléventiler, vasker fett fra bevegelige deler, korroderer innsiden av fjærbremsekamre og fryser i ledningene når temperaturen faller under null.

Målingen som beskriver hvor tørr luften kalles trykkduggpunktet. Det er temperaturen ved hvilken vanndamp begynner å kondensere ved gjeldende systemtrykk. For eksempel, hvis en tørketrommel leverer luft med et trykkduggpunkt på -20°C ved 10 bar, vil det ikke dannes kondens før lufttemperaturen faller til -20°C. En tørketrommel vurdert til -40°C gir en stor sikkerhetsmargin selv under strenge vinterforhold. Regulatoriske standarder for luftbremsesystemer, inkludert FMVSS 121 i Nord-Amerika og ECE R13 internasjonalt, krever at bremsesystemer forblir funksjonelle på tvers av forventede driftstemperaturer, noe som effektivt krever fjerning av fuktighet fra trykklufttilførselen.

Hvordan en trykklufttørker fungerer

Alle trykklufttørkere deler samme mål: fjerne nok vanndamp slik at luften forblir tørr ved den laveste forventede driftstemperaturen. Måten de oppnår dette på avhenger av teknologien. I luftbremsesystemer for kommersielle kjøretøy er den dominerende teknologien tørketørkeren, og dens arbeidsprinsipp kan beskrives i tre trinn.

Under kompresjonsslaget stiger lufttemperaturen til 150-180°C. Ved denne temperaturen holder luften på mye mer vanndamp enn den kan ved omgivelsestemperatur. Den første jobben til tørketrommelen er å senke temperaturen slik at dampen kondenserer. Den andre jobben er å skille ut og støte ut det flytende vannet. Den tredje jobben er å fange opp den gjenværende dampen som fortsatt er suspendert i luften etter separasjon.

Trinn 1: Avkjøling og kondensering

Varm luft fra kompressoren kommer inn i tørketrommelhuset og passerer gjennom en kjøleseksjon. I mange lastebiltørkere følger luften en lang vei gjennom en kjølespiral eller rundt en sentral boring hvor en varmeveksler med ribber avleder varme. Når lufttemperaturen synker, synker dens kapasitet til å holde på vanndamp kraftig. Overskuddsdampen endrer tilstand og blir til små dråper flytende vann, akkurat som vannet som dannes på en kald drikkeboks om sommeren.

Trinn 2: Fuktighetsseparering og rensing

Dråpene er tyngre enn luftstrømmen, så de blir kastet ut av strømmen ved en retningsendring, en ledeplate eller en sentrifugalseparator. Det oppsamlede vannet faller ned i bunnkammeret i tørketrommelen. Derfra skytes den ut under rensefasen. Når systemtrykket når regulatorens utkoblingsinnstilling, tømmes kompressoren og tørketrommelen lufter ut i atmosfæren. En renseventil åpner i ett til tre sekunder, og en liten mengde tørr trykkluft fra reservoaret ekspanderer bakover gjennom tørketrommelen, og skyver det oppsamlede vannet ut gjennom renseeksosen. Dette er den pustelyden du hører fra en lufttørker for lastebiler under normal drift.

Trinn 3: Adsorpsjon av tørkemiddel

Etter separasjon inneholder luften fortsatt vanndamp. Den strømmer deretter oppover gjennom en tørkemiddelpatron fylt med aktivert alumina og, i noen design, en liten mengde molekylsikt. Disse materialene inneholder millioner av mikroskopiske porer, og poreoverflatene tiltrekker seg vannmolekyler gjennom adsorpsjon. Vannmolekylene klamrer seg til poreveggene og holdes der fysisk, ikke kjemisk. Luften som forlater toppen av tørkemiddelsjiktet har et trykkduggpunkt mellom -20°C og -40°C, avhengig av medievolumet, innløpstemperaturen og luftstrømhastigheten.

Regenerering: hvordan tørketrommelen tilbakestiller seg selv

Tørkemidlet forbrukes ikke under tørkesyklusen, men det når et punkt hvor det ikke lenger kan holde på mer vann. Det er derfor tørketrommelen regenererer. Når kompressoren tømmes og tørketrommelen lufter ut i atmosfæren, ekspanderer en del av den tørre luften fra reservoaret tilbake gjennom tørkemiddelsjiktet i motsatt retning. Fordi den utvidede luften har et ekstremt lavt fuktighetsinnhold, absorberer den vannet fra tørkemiddeloverflaten og fører det ut gjennom spyleventilen. Etter noen sekunder er sengen tørr og klar for neste syklus. Denne purge-regen-prosessen er helautomatisk og drevet av trykkforskjellen som allerede eksisterer i bremsesystemet.

Typer trykklufttørkere sammenlignet

Tørkemiddel er ikke den eneste tilgjengelige teknologien. Ulike bransjer bruker forskjellige typer tørketromler, og det hjelper å forstå hvor hver enkelt passer og hvorfor tørkemiddeldesignet brukes i lastebiler.

Kjøletørker er vanlig i faste industrianlegg der omgivelsestemperaturen sjelden synker under frysepunktet. Membrantørkere passer til bruk med lav flyt som krever jevn tørrhet uten strømtilførsel. Deliquescent tørkere brukes der enkelhet betyr mer enn duggpunktytelse. For lastebiler, busser og tilhengere er tørketrommelen det eneste alternativet som kombinerer et -40°C duggpunkt med en kompakt, selvstendig pakke.

Hvorfor tørketørker er standarden for kommersielle kjøretøy

Lastebiler opererer fra ørkenvarme til arktisk kulde. En nedkjølt tørketrommel kan bare senke duggpunktet til rundt 3°C, noe som betyr at luften vil bli mettet så snart temperaturen falt nær frysepunktet. I et kjøretøy som parkerer over natten ved -20 °C, vil det føre til kondens inne i bremseventilene og is i linjene om morgenen.

Tørkemiddeltørkere løser dette problemet fordi de kan oppnå et trykkduggpunkt på -40°C i en kompakt, kjøretøymontert pakke. Tørkemediet gjør jobben uten bevegelige deler, og rensesyklusen bruker trykkforskjellen som allerede eksisterer i bremsesystemet. Dette gjør tørketrommelen selvforsynt, pålitelig over et bredt temperaturområde og enkel å betjene.

Hjertet i systemet er tørkemiddelpatronen. Når patronen blir mettet, eller mediet begynner å kanaliseres, stiger trykkduggpunktet og fuktighet bryter gjennom. Dette er grunnen til at en frisk patron av høy kvalitet er den mest direkte måten å holde luftsystemet tørt. Å forstå forskjellen mellom en fungerende og en sviktende enhet starter med å kjenne rollen til den bremse lufttørkersystem i kjøretøyets luftkrets.

Velge riktig tørketrommel for flåten din

Å velge en tørketrommel for en lastebil eller tilhenger kommer ned til å matche tørkekapasitet med kompressoreffekt og driftsmiljø.

Grunnleggende om størrelse

Start med kompressorfri lufttilførsel. Tørketrommelen må håndtere den maksimale luftstrømmen kompressoren kan produsere ved nominelt trykk. En underdimensjonert tørketrommel regenererer for ofte, har et høyere trykkfall og lar fuktighet bryte gjennom tidligere. En overdimensjonert tørketrommel koster mer og tar ekstra plass, men det er sjelden et problem.

Press og klima

De fleste luftsystemer for kommersielle kjøretøy fungerer mellom 8,5 og 12,5 bar. Tørketrommelen må være klassifisert for maksimalt systemtrykk, og renseventilen må være dimensjonert for det trykkområdet. For flåter som opererer i kalde områder, anbefales en tørketrommel med innebygd varmeapparat. Varmeren forhindrer tømmeventilen og utløpsventilen fra å fryse og hjelper til med regenerering ved lave omgivelsestemperaturer. De fleste lastebiltørkere bruker et 12V eller 24V varmeelement som aktiveres når tenningen er på.

Montering og porter

Se til slutt på portkonfigurasjonen og monteringsposisjonen. Tørketrommelens innløp, utløp og utblåsningsporter må samsvare med kjøretøyets luftrør. Hvis du skifter ut en eksisterende enhet, er sammenligning av det originale delenummeret den raskeste måten å finne riktig erstatning.

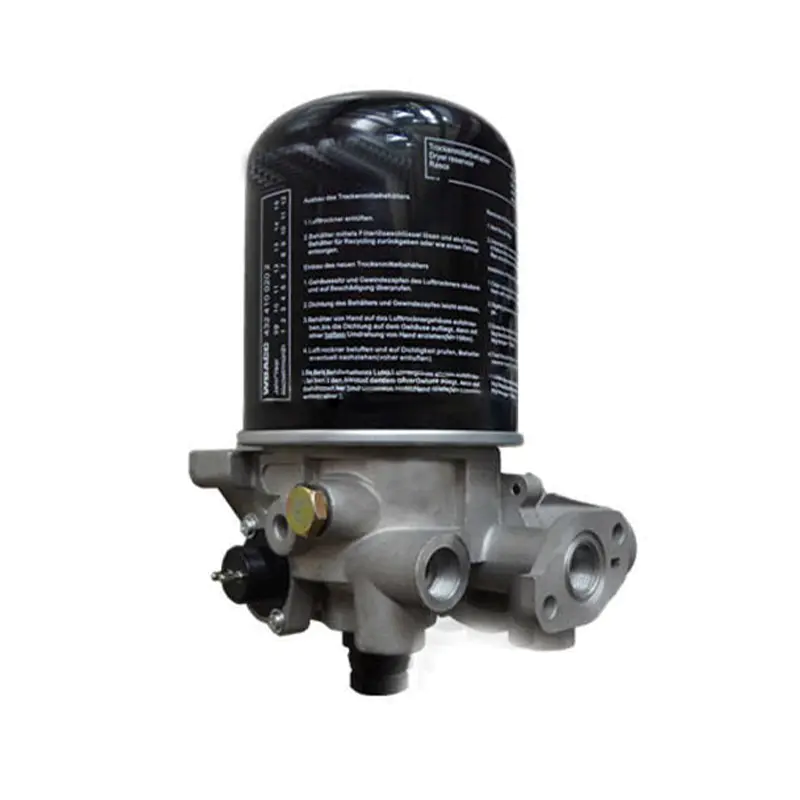

Lufttørker med høy kapasitet for lastebiler og traktorer Denne komplette lufttørkeren passer til kjøretøy med høyere luftforbruk, for eksempel traktorer med luftfjæring. Det større tørkemiddelvolumet støtter stabil duggpunktkontroll. Se produkt →

For kjøretøy med høyere luftforbruk, som traktorer med luftfjæring og tilhengerlufttilførsel, gir en tørketrommel med større tørkemiddelvolum lengre serviceintervall og mer stabil duggpunktkontroll over hele driftssyklusen.

IATF-sertifisert lufttørker for tunge kjøretøy Denne lufttørkeren gir pålitelig tørking for nyttekjøretøyer. Den er bygget av en erfaren produsent og er verdt å sjekke for erstatnings- eller OEM-applikasjoner. Se produkt →

Tegn på at en tørketrommel eller kassett trenger service

De fleste tørkerfeil gir synlige advarselsskilt før bremsesystemet påvirkes. Å se etter disse skiltene under rutinemessig vedlikehold kan forhindre feil ved veikanten.

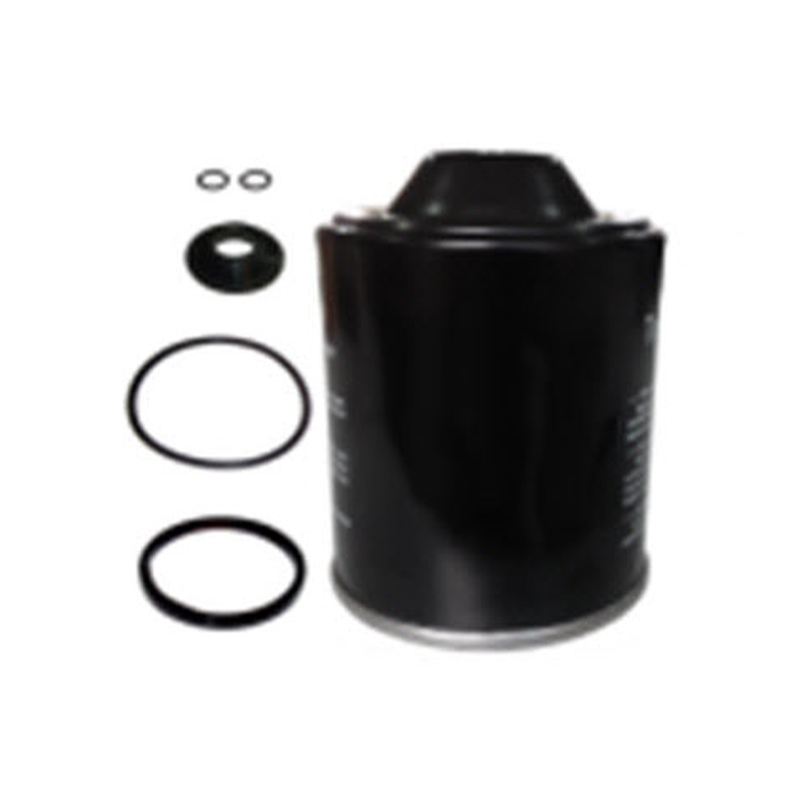

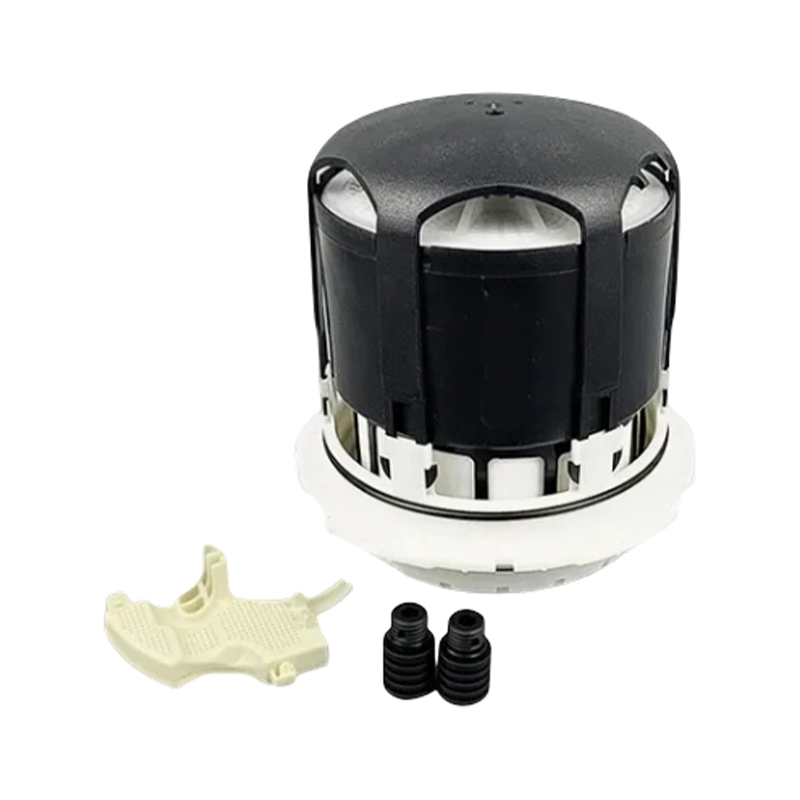

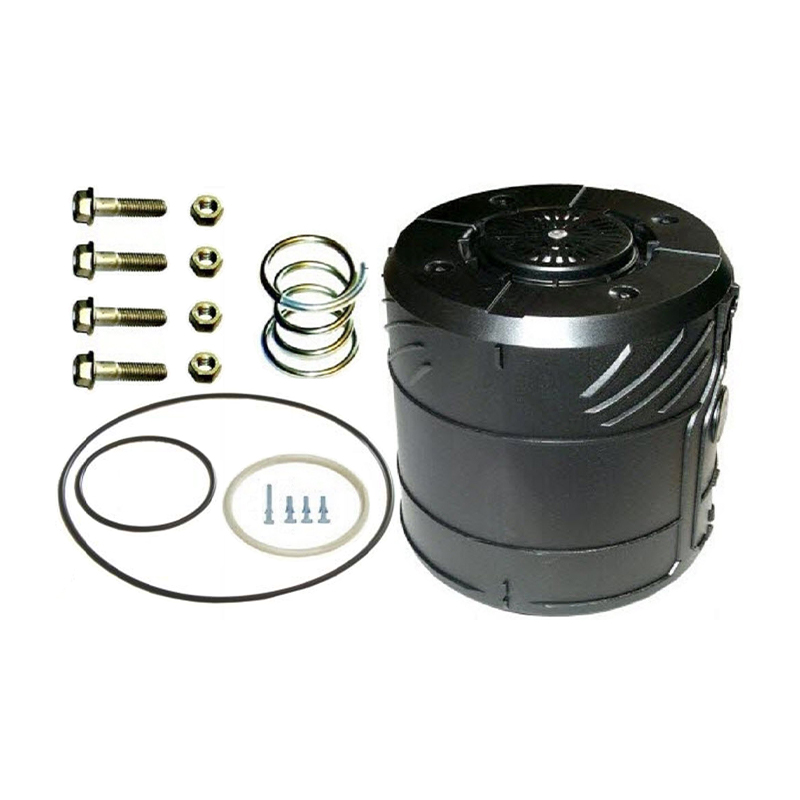

Den vanligste vedlikeholdshandlingen er å bytte ut lufttørkerkassetten. De fleste produsenter anbefaler et intervall på 12 til 24 måneder, eller mellom 100 000 og 200 000 km. Forkort dette intervallet i områder med høy luftfuktighet, eller på kjøretøy med oljetransport. Dimensjonerings- og utvalgsdetaljene for erstatningselementer er dekket i vår guide til lufttørkerkassetter . Hvis selve tørketrommelen er sprukket, eller varmeren har sviktet, kan det hende at hele enheten må byttes ut; i så fall samsvarer du med monteringen, portstørrelsen og spenningen til det originale delenummeret.

Ofte stilte spørsmål

Hvor ofte bør en lufttørkerpatron skiftes?

De fleste produsenter anbefaler hver 12. til 24. måned, eller mellom 100 000 og 200 000 km, avhengig av hva som kommer først. Flåter som opererer i høy luftfuktighet eller i støvete omgivelser bør forkorte intervallet. Hvis kompressoren viser tegn til oljeoverføring, bytt patronen umiddelbart etter at kompressoren er reparert.

Hvilket trykkduggpunkt trenger jeg for et luftbremsesystem for nyttekjøretøy?

For generell bruk over veien er -20°C minimum anbefalt trykkduggpunkt. For flåter som kjører i kaldt klima, gir en tørketrommel vurdert til -40°C nok margin til å forhindre kondens og frysing selv etter lange stopp over natten.

Kan en lastebil fungere uten en lufttørker?

Det vil gå en stund, men skaden er kumulativ. Fuktighet kondenserer i tankene, korroderer ventilens indre, fryser i ledningene om vinteren og vasker smøremiddel fra fjærbremsekamrene. De resulterende reparasjonene, for ikke å si noe om nedetiden og sikkerhetsrisikoen, koster mange ganger prisen for en tørketrommel.

Hvorfor er det olje i lufttørkeren min?

Olje kommer fra kompressoren. Slitte stempelringer, lekkende akseltetninger eller et tett luftinntaksfilter lar olje passere inn i trykkluftstrømmen. Olje belegger tørkemiddelperlene og blokkerer porene, slik at tørkemidlet ikke lenger kan fange opp vanndamp. Kompressoren må repareres før en ny patron monteres, ellers vil den nye patronen svikte like raskt.

Hvordan høres en sunn rensepuls ut?

En sunn tørketrommel produserer et enkelt skarpt drag med luft som varer i ett til tre sekunder når kompressoren tømmes. Hvis pulsen mangler, svakere enn vanlig eller kontinuerlig, er renseventilen blokkert, regulatoren sykler ikke riktig, eller rensevolumet er for lavt for regenerering.

Trykklufttørkeren er en usynlig komponent i den forstand at en fungerende en ikke krever oppmerksomhet. Den sitter mellom kompressoren og tankene, og senker rolig duggpunktet på hver syklus. Å forstå hvordan det fungerer gir deg en diagnostisk fordel: du vet hvorfor rensepulsen betyr noe, hvorfor en patron slites ut, og hvorfor fuktighet i en dreneringssjekk aldri er et lite problem. Se rensingen, tøm tankene, bytt patronen i henhold til tidsplanen, og velg deler som matcher kompressoreffekten og klimaet kjøretøyene dine opererer i. Det er forskjellen mellom et luftbremsesystem som fungerer gjennom vinteren og et som svikter på det verst mulige øyeblikket.
