Hva er vanlige problemer med lufttørkere? Feilguide for lastebillufttørker

En lufttørker for nyttekjøretøy har en kort liste over måter å gå galt på, og de fleste veikant- eller verksteddiagnoser lander på en av dem: tørkemiddelpatronen er mettet eller tilsmusset av olje, spyleventilen slutter å tette eller stopper å åpne, avløpsbanen blokkerer med slam, eksosåpningen fryser om vinteren, erstatningspatronen er feil type spray og vibrasjon, feil type, vibrasjon, feil type varmeapparat eller sensorkrets svikter, eller et lekkende luftsystem holder kompressoren lastet slik at tørketrommelen aldri får en sjanse til å regenerere. Annenhver klage er vanligvis en variant av ett av disse temaene.

De åtte feilmodusene som dekker de fleste lufttørkerklager

Tabellen nedenfor er arbeidslisten vi bruker når en flåte eller et verksted beskriver et tørketrommelproblem uten feilkode. Les ned den andre kolonnen for å matche symptomet, og deretter over til årsaken. Det er bevisst sortert etter hvor ofte hver modus vises i returnerte kjerner og servicerapporter.

Legg merke til hvor få av disse er genuint interne, mekaniske sammenbrudd av selve huset. Huset, basen og portene er vanligvis den mest holdbare delen av sammenstillingen. Det som feiler er forbruksmaterialet inni den og de små ventilene som styrer luft- og vannbevegelser. Derfor bør diagnosen alltid starte med grensesnittet mellom tørketrommelen og resten av luftsystemet.

Problem 1: Tørkemiddelkassetten er mettet, forurenset eller rett og slett feil

Patronen er den eneste delen av en lufttørker for lastebiler som er designet for å bli konsumert. Den inneholder en seng av tørkemiddel som adsorberer vanndamp fra trykkluftladningen, og den er avhengig av en omvendt strøm av tørr luft under rensesyklusen for å frigjøre det vannet og drive det ut gjennom renseventilen. Kapasiteten er begrenset og uttrykkes i gram vann sengen kan holde før gjennombrudd.

Hvordan metning faktisk skjer

Metning er ikke en gradvis svikt som melder seg selv. Ved normal bruk holder en patron på fuktigheten i den øvre delen av sengen i flere måneder og passerer deretter vann innenfor et kort vindu, ofte en enkelt lang nedoverbakke eller en fuktig uke. Tre forhold akselererer det:

• Overskredet intervall. De fleste europeiske og nordamerikanske plattformer spesifiserer et patronskifte på rundt 12 måneder eller 100 000 km, avhengig av hva som kommer først. Flåter med streng tjeneste halverer ofte dette.
• For få rensesykluser. Rensing skjer kun når kompressoren tømmes. Et system med betydelig lekkasje kan holde kompressoren lastet i det meste av skiftet, slik at antall rensehendelser per time faller fra noe sånt som 25-30 til færre enn 10. Sengen regenereres aldri helt.
• Olje- og karbonforurensning. Kompressorolje og karbonpartikler dekker tørkemiddeloverflaten. Sengen ser fortsatt intakt ut når den fjernes, og det er grunnen til at oljetilsmussede patroner ofte blir feildiagnostisert som "ikke utslitt".

Hva en mettet patron gjør nedstrøms

Fuktighet som forlater tørketrommelen forblir ikke i den våte tanken. Den går med luftladningen inn i firekretsbeskyttelsesventilen, fotbremseventilen, reléventilene, ABS- eller EBS-modulatorene og bremsekamrene. Under kalde forhold fryser den først i de minste åpningene, som vanligvis er inne i kontrollventilene i stedet for i tørketrommelen. Resultatet er et kjøretøy som bygger trykk normalt på verkstedet og deretter mister en krets på veien ved -5 °C.

Hva du bør sjekke før du monterer en ny patron

1. Tøm den våte tanken og se på hva som kommer ut. Klart vann er kondens. Svart eller grå emulsjon indikerer oljeoverføring. Hvitt korn indikerer at tørkemiddelfiner renner forbi et skadet eller manglende filterelement.
2. Bekreft kassettens delenummer mot plattformen. En patron med samme gjenge og samme ytre dimensjoner kan fortsatt ha et annet tørkemiddelvolum og en annen strømningsgrad.
3. Inspiser patronforseglingen og hussetet. En sammenklemt eller manglende forsegling lar ufiltrert luft omgå sengen helt, noe som gir "ny patron, fortsatt våt"-klager.
4. Noter installasjonsdato og kjørelengde på huset. Intervalldisiplin løser flere fuktplager enn noen komponentbytte.

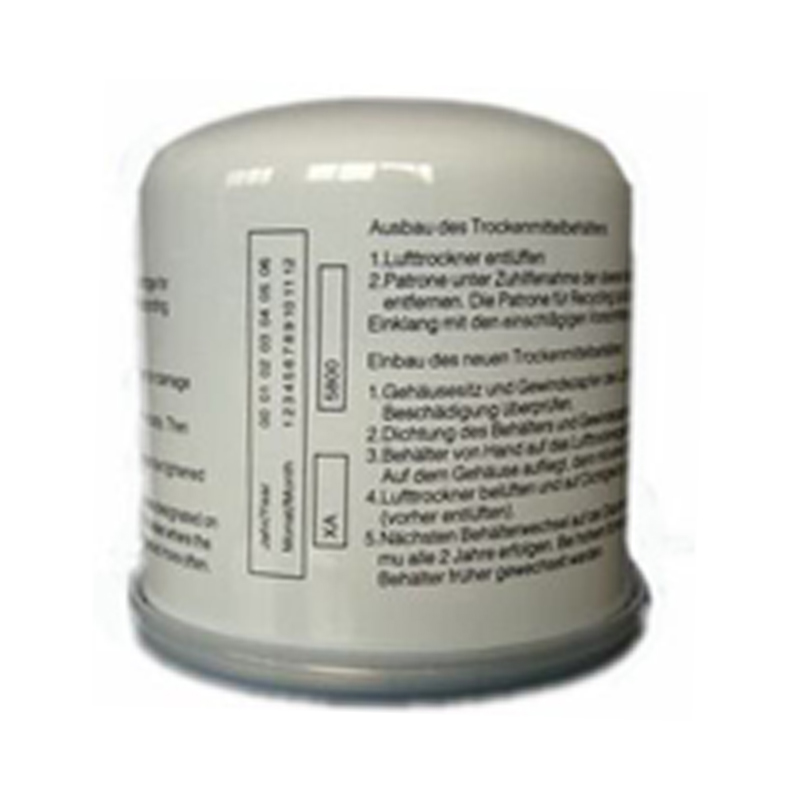

Integrert lufttørkerkassett for pneumatiske systemer for kommersielle kjøretøy En erstatning for OEM 77430 med høyeffektiv tørkemiddel- og oljetåkefiltrering, som hjelper til med å beskytte bremseventiler og luftbelger mot fuktighet, partikler og ising. Se produkt →

For flåter som kjører blandede europeiske plattformer, er patroner med en definert tørkemiddelmasse og et skikkelig filterelement på utløpssiden den praktiske grunnlinjen. En patron som sparer noen prosent på prisen, men som har 15-20 % mindre tørkemiddel, skifter rett og slett feilen én sesong senere.

Problem 2: Rense- og tømmeventiler slutter å virke

Renseventilen er den delen av tørketrommelen som faktisk fjerner vannet. Den åpner seg i en brøkdel av et sekund hver gang guvernøren tømmer kompressoren, dumper den fuktighetsbelastede luften, og den må tette perfekt resten av tiden. To motsatte feil oppstår, og de har motsatte symptomer.

Renseventil sitter fast åpen

Dette er den dyreste feilmodusen når det gjelder drivstoff. En renseventil som ikke vil tette skaper en permanent lekkasje ved tørketrommelens eksos. Systemtrykket faller under innkobling, kompressoren lastes på nytt, og syklusen gjentas kontinuerlig. Praktiske konsekvenser:

• Oppbyggingstiden fra tom blir merkbart lengre, og lavtrykksvarslingen forblir på lenger enn vanlig.
• Kompressorens driftssyklus kan gå fra omtrent 25 % til nesten kontinuerlig, med en målbar drivstoffstraff og mye høyere kompressorutløpstemperaturer.
• Fordi kompressoren aldri tømmes ordentlig, stopper rensehendelsene nesten. Fuktighet samler seg selv om ventilen teknisk sett "fungerer".
• Varm utløpsluft som kommer inn i en tørketrommel med en mettet seng, presser fuktighet gjennom i reservoarene.

Grunnårsakene er vanligvis enkle: et skadet ventilsete, et stykke karbon eller tørkemiddel som er fanget under setet, en herdet eller hoven tetning, eller en sliten returfjær. På aggregater med oppvarmet spyleventil kan en defekt varmeovn også holde ventilen delvis åpen gjennom isdannelse i boringen.

Renseventil sitter fast lukket

Her er symptomet stillhet. Operatøren hører ingen skyllestøt ved utkobling. Kondensat som skulle vært drevet ut blir liggende inne i huset og plukkes opp på neste ladning. Om vinteren fryser vannet i eksosåpningen og ventilen kan låses fysisk, noe som gir en trykkoppbyggingsfeil neste morgen.

Blokkering av dreneringsventil og kondensator

På kjøretøy med separat kondensator eller automatisk tømmeventil oppstrøms tørketrommelen, er avløpsåpningen en smal passasje som ser den mest skitne luften i systemet. Karbon, oljeemulsjon og rustpartikler danner en pasta som lukker den helt. Automatiske dreneringsventiler som opererer på en trykkutløser svikter på to måter: de slutter å åpne, eller de forblir åpne og lufter kretsen. Begge produserer vannplager som ser ut som en tørkerfeil. Automatiske kondensatoravløpsventilenheter med et definert utløsertrykk og utskiftbar tetning er langt enklere å vedlikeholde enn enheter som må fjernes og rengjøres som helhet.

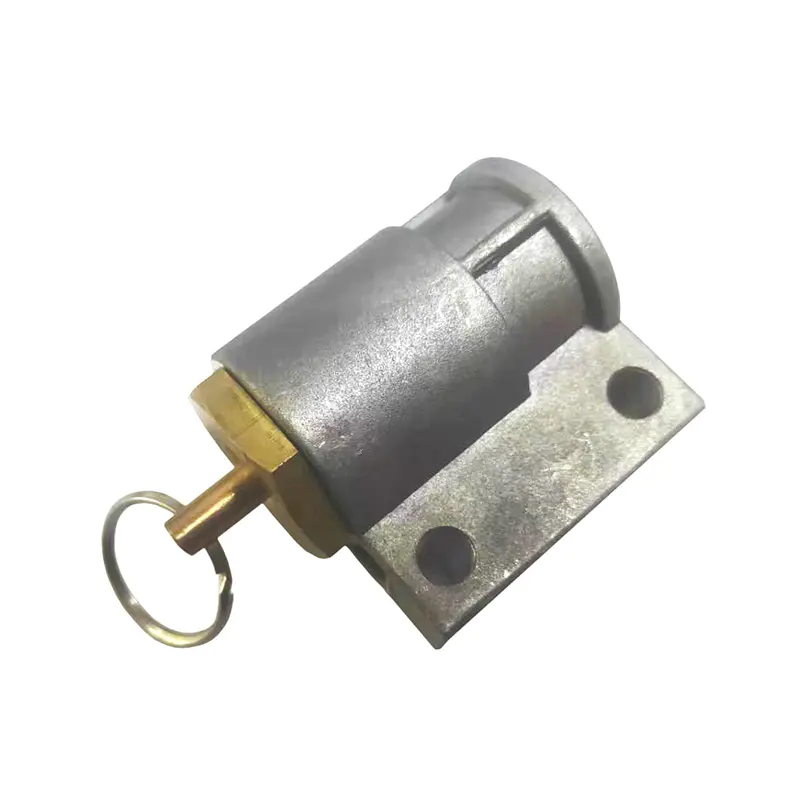

Høyeffektiv pneumatisk vannseparerende dreneringsventil En dobbel M16x1,5 tømmeventil for luftledninger for nyttekjøretøy, som hjelper til med å slippe ut vann og emulgert olje og redusere tilstoppingsrelaterte fuktplager. Se produkt →

Servicetips: Enhver tømmeventil som ikke produserer noe i det hele tatt i løpet av en hel arbeidsdag, bør behandles som blokkert, ikke som "ren". Et fungerende avløp produserer et synlig utslipp av luft og vann ved hver syklus.

Problem 3: Oljeoverføring fra kompressoren

Olje i luftsystemet er den største skjulte årsaken til for tidlig feil i lufttørkeren, og det er nesten alltid et kompressorproblem i stedet for et tørkerproblem. En kompressor som passerer olje forteller deg at stempelringene, sylinderboringen eller ventilplaten er slitt, eller at kjøle- og smørebalansen er feil.

Hvorfor olje ødelegger tørkekapasiteten

Tørkemiddel virker fordi vannmolekyler holder seg til et stort indre overflateareal av mikroporøst materiale. Olje sitter ikke bare på overflaten; det suger inn i porene og opptar plassen vannet ville ha brukt. En lett oljetilsmusset seng kan miste 20-30 % av sin effektive kapasitet. En kraftig tilsmusset seng kan miste mer enn halvparten, og den blir fysisk klissete, noe som øker trykkfallet over patronen også.

Slik bekrefter du oljeoverføring

• Tøm den våte tanken i en klar beholder og la den stå. En mørk film på vannoverflaten, eller et gråbrunt slamlag, bekrefter olje.
• Se på kompressorens utløpsledning for tegn på olje som gråter i leddene.
• Kontroller luftfilteret og kompressorinntaket for restriksjoner, noe som øker oljetrekket.
• Inspiser den utladede kassetten. Ensartet lys grå eller hvit betyr ren. Mørk brun eller klebrig svart betyr oljebegroing.

Den praktiske løsningen

Reparer eller skift ut kompressoren først, rengjør den våte tanken og ledningene, og monter først en ny patron. Koalescerende patroner, som kombinerer et koalescerende lag foran tørkemiddelsengen, kjøper nyttig tid i flåter der en kompressoroverhaling må vente på neste planlagte verkstedbesøk. De er en avbøtende, ikke en erstatning for å fikse kilden, men de reduserer hastigheten som oljen når tørkemiddelsjiktet og hindrer aerosolje i å bevege seg hel inn i tørkemiddelsjiktet.

Oppgave 4: Frysing og vinterblokkering

Kaldt vær skaper ikke nye feilmoduser. Den avslører eksisterende, ved å fryse vannet som allerede skulle ha forlatt systemet. Tre steder fryser først, og hver gir et distinkt symptom.

Der is dannes først

1. Renseventilens boring og eksosåpning. Resterende vann i eksosbanen fryser og enten låser ventilen lukket eller sprekker tetningsområdet. Symptom: ingen rensing, ingen trykkoppbygging før kjøretøyet varmes opp.
2. Dreneringsledningen eller dreneringsventilen. Vann i avløpsbanen fryser fast og blokkerer den. Symptom: vann samler seg i våtdelen og beveger seg til slutt nedstrøms.
3. Kontrolllinjer og små åpninger. Is i en 2-3 mm kontrolllinje forsinker rensesignalet eller avlastersignalet. Symptom: uregelmessig guvernøradferd og inkonsekvent utkoblingstrykk.

Feil på varmeapparat og termostat

De fleste kraftige lufttørkere for kalde markeder bruker et 24V varmeelement i basen eller rundt renseventilen, vanligvis kombinert med en termostat eller et element for positiv temperaturkoeffisient. Feilmoduser er enkle og testbare:

• Åpen kretselement: ingen oppvarming i det hele tatt. Målbar med multimeter; sjekk mot OEM-motstandsverdien i stedet for et generisk tall.
• Mislykket termostat: varmeren slår seg enten aldri på eller forblir på til den brenner ut.
• Korrodert kontakt: den vanligste årsaken til "varmeren er ny, men fungerer fortsatt ikke". Se etter grønn korrosjon inne i pluggen.
• Feil spenning: et 12V-element på en 24V-krets svikter raskt, og det motsatte gir nesten ingen oppvarming.

Designvalg som reduserer fryseklager

Tørkere beregnet for kaldt klima drar nytte av en oppvarmet base, en renseventil hvis tetningsflate er borte fra stående vann, og en monteringsposisjon som holder eksosåpningen fri for direkte veisprut og luftstrøm. En oppvarmet enhet med en integrert tilførselsport for varmekretsen, klassifisert for plattformspenningen og med et utskiftbart element, er langt mer brukbar enn en base som er samlet i ett stykke.

24V oppvarmet lufttørkerenhet for tunge lastebiler En 24V oppvarmet erstatning for OEM 4324159040 med integrert lyddemper og M22x1,5-porter, som bidrar til å holde eksosen isfri i kalde årstider. Se produkt →

Flåter som opererer på kontinentale vintre bør også behandle alkohol eller frostvæsketilsetningsstoffer med forsiktighet. Noen tilsetningsstoffer angriper tetninger og endrer duggpunktoppførselen til sengen. Mekanisk fjerning av fuktighet gjennom en riktig patron og en fungerende varmeovn er den mer forutsigbare ruten.

Oppgave 5: Feil størrelse, feil vurdering, feil patron

Lufttørkere er vurdert til en bestemt strømnings-, trykk- og innløpstemperatur. En enhet som er korrekt på papiret ved nominelle forhold blir i praksis underdimensjonert når kompressoren er større enn den opprinnelige spesifikasjonen, når utløpstemperaturen er høy, eller når luftfuktigheten er ekstrem.

Symptomer på en underdimensjonert tørketrommel eller kassett

• Trykkfallet over tørketrommelen over omtrent 0,2 bar ved arbeidsflyt, og øker når patronen fylles med vann.
• Våt luft ved den våte tanken tømmes kort tid etter en ny patron, uten olje tilstede.
• Merkbart lengre oppbyggingstid enn et identisk kjøretøy med en annen spesifikasjon.
• Høy rensefrekvens kombinert med våte resultater, noe som betyr at sengen sykles raskere enn den kan tørke.

Symptomer på en overdimensjonert tørketrommel

En overdimensjonert tørketrommel er mindre vanlig, men ikke ufarlig. Det reduserer trykkfallet, men øker internt volum og kostnader, og det kan hende den ikke når de strømningsforholdene som er nødvendige for å regenerere sengen effektivt på kjøretøy med moderat luftbehov. I applikasjoner med lavt bruk med hyppige korte turer, kan kompressoren losse for sjelden til at en stor seng kan renses helt.

Matchende kassett til montering

Den vanligste spesifikasjonsfeilen i ettermarkedet er å montere en patron etter dimensjon i stedet for etter driftsgrad. To patroner kan dele samme gjenge, samme ytre diameter og samme høyde mens de er vesentlig forskjellig i tørkemiddelmasse, filterelementkvalitet og hustetningsdesign. For flåter er den praktiske kontrollen å registrere sammenstillingens delenummer og den godkjente patronlisten per kjøretøytype, og å forby krysserstatning mellom plattformer med mindre ingeniør har bekreftet strømningsgraden.

Problem 6: Installasjons- og monteringsfeil

Installasjonsfeil produserer feil som ser interne ut, men som er helt eksterne, og de er den enkleste kategorien å eliminere permanent.

• Monteringsvinkel. De fleste husene er utformet for en nesten vertikal stilling slik at kondensat renner mot renseventilen. Vipp enheten utover produsentens kvote og vann ligger mot tørkemiddelsengen i stedet for avløpsbanen.
• Eksosåpningsretning. Hvis eksosen peker inn i luftstrømmen eller mot hjulspraysonen, skyves vann og skitt tilbake i ventilen. Rett den nedover og vekk fra turbulente soner.
• Vibrasjon. Overstrammede eller manglende brakettfester sprekker monteringsflensen og løsner beslag. Braketttrøtthet er en vanlig årsak til "tørketrommelen lekker"-rapporter som ikke har noe med de innvendige tetningene å gjøre.
• Moment på beslag og patroner. Overmoment forvrenger tetninger og deformerer setet. Understramming produserer eksterne lekkasjer som etterligner feil på renseventilen. Bruk OEM-momenttallet, vanligvis spesifisert i monteringsdokumentasjonen, og bruk en kalibrert skiftenøkkel.
• Forurensning under installasjon. Avfall som kommer inn i en åpen port under en utskifting vil finne veien til rensesetet innen noen få hundre kilometer.

Når du spesifiserer en erstatningsenhet for en blandet flåte, er de praktiske kriteriene enkle: riktige plattformporter, riktig spenning for varmekretsen, riktig strømningsklasse for kompressorutgangen og et monteringsgrensesnitt som matcher den originale braketten uten modifikasjoner. En tung lufttørkerenhet for lastebiler som krever en adapterplate eller en modifisert brakett er en permanent kilde til garantiargumenter og omarbeidstid på verkstedet.

Oppgave 7: Elektriske og sensorfeil på integrerte enheter

Integrerte luftbehandlingsenheter har absorbert funksjoner som før bodde i separate komponenter: trykkregulering, flerkretsbeskyttelse, regulatorfunksjonen og i økende grad trykk- og temperaturføling. Denne integrasjonen forbedrer emballasjen, men legger til elektriske feilmoduser.

• Feil på sensortilførsel. En 5V-sensor på en 24V-krets, eller en sensor koblet til feil pinne, produserer usannsynlige avlesninger og feilkoder som diagnoseverktøyet tilskriver luftbehandlingsenheten.
• Seleskader. Tørketrommelen sitter vanligvis i et område med høy vibrasjon bak førerhuset eller på rammeskinnen. Avskavet isolasjon skaper intermitterende feil som oppstår og forsvinner med temperaturen.
• Vanninntrengning. Koblinger som ikke er riktig forseglet, korroderer innvendig. Varmeren svikter da, eller sensorsignalet driver.
• Feil delbytte. En enhet med en annen sensorkarakteristikk kan være mekanisk identisk, men elektrisk inkompatibel, og produsere permanente feilkoder.

Den diagnostiske disiplinen som sparer mest penger er å teste kretsen før du fordømmer enheten. Mål forsyningsspenningen ved kontakten under belastning, kontroller sensorutgangen mot den publiserte karakteristikken, og inspiser hele ledningsnettet i stedet for bare pluggen. En betydelig andel av returnerte elektroniske luftbehandlingsaggregater er elektrisk feilfrie ved benktesting.

Oppgave 8: Trykkfall, guvernørinteraksjon og kort sykling

Tørketrommelen fungerer ikke alene. Den sitter mellom kompressoren og firekretsbeskyttelsesventilen, og ytelsen avhenger av regulatoren, avlasteren og lekkasjeraten til hele kjøretøyet.

Trykkfall

En ren tørketrommel med riktig størrelse bør kun legge til et lite trykktap ved arbeidsflyt, vanligvis innenfor toleransen som angis av kjøretøyprodusenten og ofte oppgitt som ikke mer enn ca. 0,1-0,2 bar når den er ny og tørr. Når patronen fylles med fuktighet, øker trykkfallet. Over omtrent 0,3 bar merker føreren sakte oppbygging, og bremsefølelsen blir mindre skarp. Over 0,5 bar oppfører systemet seg som om kompressoren er underdimensjonert.

Samhandling mellom guvernør og losser

Rensesyklusen utløses av avlastersignalet ved utkobling. På europeiske plattformer er dette vanligvis rundt 8,1 bar, med innskjæring omtrent 1 bar lavere; Nordamerikanske plattformer kjører vanligvis høyere, i området 120 psi cut-out. Hvis avlastningsventilen lekker eller regulatorsignalledningen er begrenset, blir rensesignalet svakt eller uregelmessig. Tørketrommelen renser deretter sent, delvis eller ikke i det hele tatt, selv om selve ventilen er frisk.

Kort sykling og lekkasjer

Dette er feilmodusen som oftest får skylden på tørketrommelen uten begrunnelse. Et kjøretøy med 15-20 % lekkasje kan holde kompressoren lastet i 80-90 % av driftstiden. Rensehendelser faller kraftig, sengen regenereres aldri helt, og fuktighet vises selv med en riktig patron og en korrekt fungerende ventil. Sekvensen som fikser det er:

1. Mål lekkasjehastigheten ved systemtrykk med motoren av og systemet ladet.
2. Reparer lekkasjer før du skifter tørketrommel.
3. Kontroller at kompressoren tømmes og at det oppstår en utblåsning ved hver tømming.
4. Først da vurdere tørketrommelen selv.

Symptom-til-årsak-referanse for verkstedet

Tabellen nedenfor komprimerer de åtte feilmodusene til en beslutningshjelp på butikkgulvet. Det forutsetter at kjøretøyet er i arbeidstemperatur og at systemet har blitt ladet og latt stabilisere seg.

Hvilken feilmodus dominerer i virkelige tjenestedata

Diagrammet nedenfor viser en sammensatt fordeling av lufttørkerfeilmoduser hentet fra mønstrene vi ser i returnerte kjerner og fra verkstedtilbakemeldinger på tvers av europeiske og nordamerikanske plattformer. Proporsjonene varierer etter flåte, etter klima og etter vedlikeholdsdisiplin, men rangeringen er bemerkelsesverdig stabil: forurensning og ventiltetningsproblemer dominerer, og ekte strukturelle feil i huset er sjeldne.

Det andre diagrammet viser hvorfor intervalldisiplin er viktigere enn merkevarevalg. Effektiv tørkekapasitet faller sakte i det meste av levetiden og synker deretter kraftig. Kurven er ikke lineær, og det er nettopp grunnen til at en patron som "fortsatt ser fin ut" ved elleve måneder kan passere vann ved tretten.

Sjekkliste for spesifikasjoner og toleranse

De fleste argumentene om hvorvidt en tørketrommel har sviktet kommer ned til tall som aldri ble sjekket. Tabellen nedenfor viser parameterne som er verdt å registrere på et verkstedjobbkort. Bekreft hvert tall mot kjøretøyprodusentens data for den spesifikke plattformen før du bruker den.

Reparer eller erstatt: Praktiske avgjørelsesregler

Flåter taper mer penger på gjentatte reparasjoner enn på deler. Disse vedtaksreglene er de som holder i den daglige driften.

Realistiske serviceintervaller etter driftssyklus

Publiserte intervaller forutsetter gjennomsnittlig plikt. Svært få flåter opererer med gjennomsnittlig tjeneste. Tabellen nedenfor er et praktisk utgangspunkt for å justere intervaller til måten kjøretøyet faktisk brukes på.

Ofte stilte spørsmål

Hva du skal ha klart når du bestiller en erstatning

Bestillingsnøyaktighet er der en stor andel av nedetiden går tapt. Dette er detaljene som avgjør om delen passer og yter på første forsøk.

Å tilpasse tørketrommelen til plattformen og måten kjøretøyet fungerer på er forskjellen mellom en komponent som varer hele intervallet og en som returnerer til verkstedet to ganger i året. Selve delene er enkle. Systemet rundt dem er der problemene bor, og det er der diagnosen skal starte.
