Hvor er lufttørkeren plassert på en semi? Full plasseringsguide og vedlikeholdstips

Finn den tykkeste, varmeste luftledningen som går fra semiens luftkompressor og følg den langs motoren. På slutten av den linjen, boltet til utsiden av en rammeskinne med en stål- eller aluminiumsbrakett, vil du se en sylindrisk beholder som er omtrent på størrelse med en stor kaffekanne. Den beholderen er lufttørkeren. På en typisk nordamerikansk traktor med konvensjonsførerhus er denne enheten på venstre rammeskinne rett bak motorrommet eller under førerhusskjørtet. På europeiske lastebiler med førerhus er det vanligvis på den høyre rammeskinnen bak førerhustrinnene. På yrkesbaserte lastebiler kan den være gjemt bak en underramme på karosseri, men regelen er konsekvent: lufttørkeren sitter mellom kompressorutløpet og våttanken, så nær begge som emballasjen tillater.

Dette stedet er ikke en ulykke. Det påvirker direkte hvor godt tørkemidlet tørker trykkluft, hvor pålitelig rensesyklusen regenererer tørkesjiktet, hvor enkelt en mekaniker kan skifte ut patronen, og hvor lenge resten av luftbremsesystemet varer. Å kjenne det nøyaktige monteringspunktet hjelper deg også å inspisere en brukt lastebil før kjøp, diagnostisere vann-i-luft-klager, planlegge utskifting av kassetter og forstå hvorfor et verksted kan ha løst et rensesyklusproblem feil.

Hvor nøyaktig er lufttørkeren montert på en semi?

Flertallet av kraftige lufttørkere er bolt-on-enheter som festes til den vertikale overflaten av rammeskinnen, like bak motorrommet. Monteringsbraketten er vanligvis en stålstempling eller en aluminiumsbrakett som vikler seg rundt den sylindriske kroppen nær basen og er festet med to eller fire bolter. Flere braketter inkluderer gummiisolasjonsbøssinger for å redusere vibrasjoner fra chassiset; disse bøssingene er grunnen til at en tørketrommel ofte føles litt løs hvis du skyver den for hånd selv når boltene er riktig tiltrukket.

Når det gjelder frem-til-bak-posisjon, er tørketrommelen plassert mellom baksiden av motoren og den fremre enden av bakopphenget. På en day-cab lastebil kan du stå mellom førerhuset og styreakselen og se beholderen direkte. På en svillebil kan tørketrommelen sitte lenger bak, under svillekledningen, men den forblir på rammeskinnen og ikke på selve motorblokken.

Venstre-mot-høyre-spørsmålet avgjøres av kompressormonteringen. De fleste kraftige dieselmotorer som brukes i semi-motorer, driver luftkompressoren fra et girtog eller et tilbehørsdrev på den ene siden av blokken. Tørketrommelen må være innenfor et kort rørløp fra kompressorens utløpsport, så den er nesten alltid på samme side. Hvis kompressoren er på venstre side av motoren, er tørketrommelen på venstre rammeskinne; hvis kompressoren er til høyre, følger tørketrommelen til høyre. I et lite antall lastebiler drives kompressoren fra de bakre girene, og tørketrommelen kan sitte på motsatt skinne ved siden av våttanken.

Vertikal montering er den overveldende standarden fordi spyleventilen og eksosåpningen må forbli på det laveste punktet. Horisontal montering finnes bare på spesifikke chassis og kun med tørketromler som er designet for den retningen. Legg aldri en vertikalt utformet tørketrommel flatt når du installerer en erstatning, fordi tørkemiddelsengen vil flytte seg og renseventilen vil ikke tømmes.

Hvorfor lastebilingeniører setter lufttørkeren på rammeskinnen

Tre tekniske mål forklarer plassering av ramme-skinne: Beskytt tørkemidlet, beskytt rensefunksjonen og beskytt teknikeren som utfører service på det.

Det første målet er varmestyring. Trykkluft som forlater en kraftig kompressor kan overstige 200°C ved sylinderhodet. Hvis tørketrommelen ble boltet direkte til motorventildekselet eller montert nær eksosmanifolden, ville tørkemiddelsjiktet mettet med fuktighet mye raskere fordi adsorpsjonskapasiteten reduseres når sjikttemperaturen stiger. Ramme-skinne-posisjonen flytter tørketrommelen bort fra primære varmekilder og gir utløpsledningen nok lengde til å la luften avkjøles delvis før den går inn i sengen. En kjøligere seng når lavere trykkduggpunkter, som faktisk tørker luften for bremsesystemet.

Det andre målet er konsekvent renseatferd. En tørketrommel regenererer ved å slippe ut et lite lagret volum tørr luft bakover gjennom tørkemiddelsjiktet og ut av renseventilen i bunnen. Dette skjer én gang per kompressoravlastningssyklus. Volumet av utslippsledningen og det interne rensereservoaret er en del av designberegningen. Når tørketrommelen er boltet nær kompressoren, er rensingen skarp og kort. Hvis en tørketrommel er plassert for langt unna, må renseluften presses gjennom en lang linje før den når renseventilen, noe som svekker regenereringen og kan etterlate fuktighet i sengen.

Det tredje målet er tjenestetilgang. Tørkemiddelpatronen er en sliteartikkel som må skiftes hvert par år. Ramme-skinnehøyde plasserer beholderen i midjenivå når lastebilen er på en heis, noe som betyr at en tekniker kan fjerne patronen uten å fjerne førerhuset, batteriboksen eller fenderen. Våttankavløp er også på rammeskinner, så tørketrommelen holder den ukentlige fuktighetskontrollen i samme tur rundt lastebilen.

Ramme-skinne-posisjonen beskytter også enheten mot veiavfall. Den ytre overflaten av skinnen er utsatt for steiner og sprut, men innsiden av skinnen bærer bremseledninger og ledninger som ville blitt skadet av en lekkende renseport. Plassering av tørketrommelen på utsiden holder olje- og vannutslipp borte fra elektriske ledninger og tillater luftsirkulasjon rundt beholderen slik at varmeren og termostaten ikke overopphetes.

Hvor lufttørkeren sitter i semiluftbremsesystemet

Det er lettere å forstå posisjonen til lufttørkeren når du ser hele lufttilførselsbanen. Ladekretsen begynner ved kompressoren og slutter ved bremseventilene, og tørketrommelen er punktet hvor luften går fra den varme, skitne, våte siden til den rene, tørre siden.

Luft komprimeres i kompressoren og skyves gjennom en utløpsledning til tørketrommelens innløp. Tørketrommelen fjerner oljedråper i et koalescerende filtertrinn, fjerner vanndamp i et tørkemiddellag, og sender deretter ren luft gjennom en utløpsventil til den våte tanken. Fra den våte tanken strømmer luft gjennom tilbakeslagsventiler inn i de primære og sekundære reservoarene som mater bremsekretsene.

Rensesyklusen fungerer slik: når bremsesystemet når regulatorens utkoblingstrykk, slutter kompressoren å komprimere. I det øyeblikket slipper tørkeren ut en liten mengde lagret tørr luft som beveger seg bakover gjennom tørkemiddelsjiktet og slipper ut gjennom spyleventilen, og blåser ut oljen og vannet som hadde samlet seg på filtertrinnet og i sumpen i bunnen. Hvis du står i nærheten av en semi som nettopp har nådd fullt trykk, er det eneste korte luftpustet fra bunnen av tørketrommelen regenereringshendelsen.

Slik identifiserer du lufttørkeren på din semi

Hvis du er ny på en lastebil eller undersøker et brukt kjøretøy for første gang, er det fire visuelle signaler som forteller deg at beholderen du ser på er lufttørkeren i stedet for et oljefilter, et drivstoffilter eller et hydraulisk reservoar.

De fleste tørketromler har delenummeret, maksimalt trykk og strømningsgraden stemplet eller skjermtrykt på endelokket. Denne informasjonen er viktig når du bestiller et servicesett eller en erstatningskassett. Skriv det ned før du rengjør hetten, fordi trykket kan slites av etter noen dampvasker.

Lufttørkerkomponenter du kan se fra monteringsposisjonen

Plasseringen av rammeskinnen gir deg god oversikt over nesten alle delene av tørketrommelen som kan repareres før du kobler fra noe. Tabellen nedenfor viser komponentene du kan inspisere fra denne posisjonen.

Hvis tørketrommelen er en oppvarmet enhet, sjekk varmeledningene under inspeksjoner i den kalde årstiden. En typisk varmeovn trekker 10 til 18 ampere når den aktiveres ved 12 volt. Mål motstanden mellom de to varmeledningene: noen få ohm er normalt, null indikerer et kortsluttet element, og uendelig motstand indikerer en åpen varmeovn. Skift ut endedekselet hvis varmeren svikter, fordi en frossen renseventil vil få hele ladesystemet til å bygge trykket sakte og kan til og med forårsake kompressorfeil.

Vanlige advarselsskilt på at lufttørkeren trenger oppmerksomhet

Lufttørkere svikter gradvis, og de første symptomene blir ofte lagt merke til av sjåføren før de blir lagt merke til av en mekaniker. Her er de hyppigste advarselsskiltene og hva hver enkelt forteller deg om enhetens tilstand.

Vann eller olje i den våte tankavløpet. Når du åpner tømmeventilen for den våte tanken og vannet skyter ut før trykkluft, er tørkemiddellaget mettet eller utløpsventilen inne i tørketrommelen lekker. En sunn tørketrommel bør holde den våte tanken nesten tørr, selv om noen få dråper vann på en fuktig morgen etter en lang inaktiv periode kan være normalt.

Kompressor runs longer than it used to. En patron som er tilstoppet med kompressorolje øker trykkfallet over tørketrommelen. Som et resultat stiger våttanktrykket sakte og kompressoren forblir i belastet tilstand lenger. Dette kan også være forårsaket av en lekkasje i utløpsledningen eller en sviktende kompressorring, så sjekk tørketrommelen først og deretter kompressoreffekten.

Et konstant lite sus fra renseporten. Renseporten skal kun slippe ut luft under den midlertidige regenereringen ved regulatorutkoblingen. Hvis det suser kontinuerlig, er spyleventilsetet forurenset eller den interne tilbakeslagsventilen sitter fast åpen. Dette er en vanlig vinterfeil fordi iskrystaller holder ventilen åpen.

Ingen renselyd i det hele tatt. Hvis du ser trykkmåleren klatre til utkoblingsverdien og tørketrommelen ikke blåser, spyleventilen sitter fast, varmekretsen er død under fryseforhold, eller patronen er helt tilstoppet. En tørketrommel som aldri renser seg, kan ikke regenerere, noe som betyr at tørkemidlet blir oppbrukt etter kort tid og våt luft kommer inn i tankene.

Frost eller is synlig rundt bunnen av beholderen. Isdannelse peker på feil i varmeapparatet eller en renseventil blokkert av rusk. Når renseporten ikke kan åpne, fryser og utvider den lille mengden vann som samler seg inne i sumpen, og til slutt sprekker endedekselet.

Oljefilm på rammeskinnen under tørketrommelen. En lett oljefilm rett under renseporten er normalt over tid, men en tung film som tiltrekker seg støv og sprer seg bak braketten betyr at kompressoren passerer for mye olje og tørketrommelens koalesceringsstadium er overbelastet.

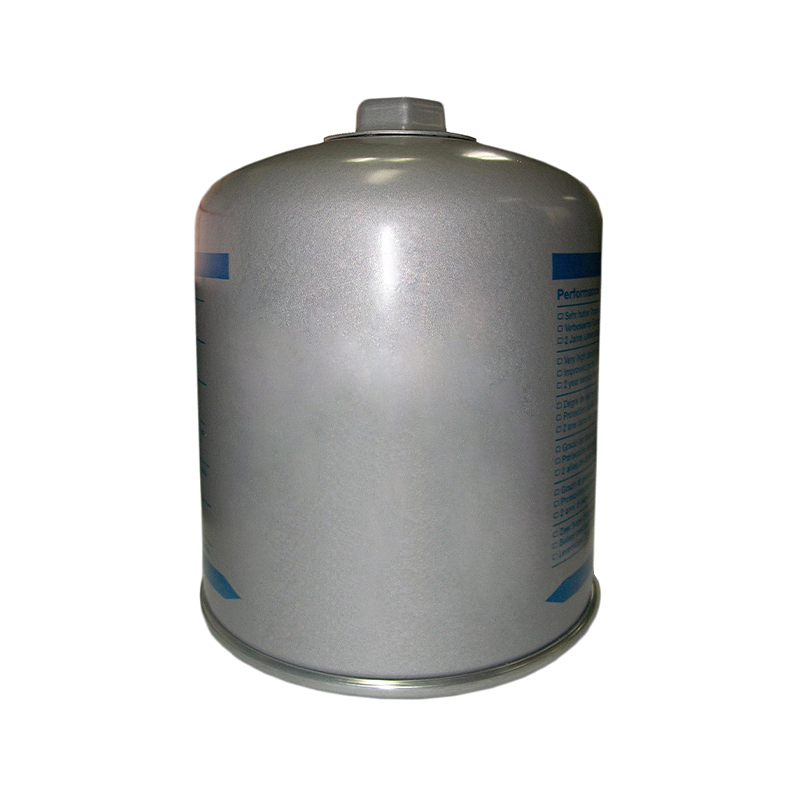

Vedlikehold av lufttørker og kassettbytte

De fleste produsenter av lufttørker anbefaler en ny tørkemiddelpatron hvert annet år eller hver 200 000 km, omtrent 120 000 miles, for motorveioperasjoner. Lastebiler som jobber i fuktige kystområder, i støvete miljøer eller på kompressorolje av lav kvalitet opplever kortere intervaller. Det mest pålitelige signalet er tømmekontrollen for våt tank som er beskrevet ovenfor: hvis vannet dukker opp tidligere enn intervallet, bytt patronen umiddelbart.

Utskifting av patron er en enkel jobb når tørketrommelen er på rammeskinnen. Planlegg prosessen rundt et fullstendig trykkavlastet system og et rent arbeidsområde rundt beholderen.

1. Parker lastebilen på jevnt underlag, sett på parkeringsbremsen og tøm luftsystemet helt til 0 psi. Tøm den våte tanken, den primære tanken og den sekundære tanken for å være sikker på at det ikke er gjenværende trykk i ledningene.
2. Koble fra varmeledningene hvis tørketrommelen har en elektrisk varmeovn. Merk tilkoblingene slik at du kan feste dem til de riktige terminalene igjen.
3. Fjern den gamle patronen med en filterstropp. Vri kassetten mot klokken og se ovenfra. Hvis den ikke vil bevege seg, trykk jevnt på kassetthuset med en stroppnøkkel, aldri på renseporten eller endedekselet.
4. Rengjør de synlige gjengene i endedekselet og tetningsflaten med en lofri klut. Se etter hårfestesprekker, korrosjonsgroper eller stripping i det gjengede området. Et sprukket endedeksel er en grunn til å bytte hele tørketrommelhuset.
5. Installer de nye O-ringene fra servicesettet og smør dem med rent silikonfett. Ikke bruk fett som inneholder petroleumsløsningsmidler, fordi de angriper gummien.
6. Snurr på den nye patronen og stram den til dreiemomentområdet som er angitt på pakken, vanligvis 30 til 35 fot-pund. Overstramming forvrenger O-ringen og kan sprekke endedekselet.
7. Koble til varmeledningene igjen og kontroller at tilkoblingen er sikker. Hvis tørketrommelen har en intern regulator eller en separat regulatorlinje, kontroller at den lille slangen ikke kommer i klem av den nye patronen.
8. Steng alle avløp, sett lastebilen under trykk og se på måleren. Bekreft at tørketrommelen avgir én rensepuls ved regulatorutkobling. Kontroller endedekselet og ledningsbeslagene med såpevann for lekkasjer.

Mens patronen er av, sjekk de to brakettboltene som holder tørketrommelen til rammeskinnen. En typisk dreiemomentverdi er 45 til 60 foot-pounds for rammeskinnesiden og 20 til 30 foot-pounds for klemsiden, men tallene som er trykt på brakettetiketten har prioritet. Inspiser utløpsledningen for varmesprekker og for områder der den gnis mot rammen, en batteriboks eller en ledningsnett. En gnaget utløpsledning er en vanlig kilde til lufttap som ofte forveksles med en tørkerfeil.

Hva du skal se etter når du velger en lufttørker eller erstatningskassett

Lufttørkere fra forskjellige produsenter kan se identiske ut fra utsiden, men den innvendige fyllingen og kvaliteten på tetningene varierer betydelig. Siden tørketrommelen beskytter hver nedstrømsventil i bremsesystemet, blir de små forskjellene i materialer store forskjeller i vedlikeholdskostnader.

Tørkemiddelsjiktet bør være en blanding av aktivert alumina og molekylsikt. Aktivert alumina alene kan fjerne en rimelig mengde fuktighet ved normale temperaturer, men en molekylsikt trekker luften til et lavere trykkduggpunkt ved strømningshastighetene som et semi-bremsesystem faktisk bruker. En patron som viser bare én type tørkemiddel, er vanligvis et produkt med lavere ytelse. Hvis du sammenligner to patroner, spør etter vekten på tørkemidlet; en tyngre fylling er ikke automatisk bedre, men det er et tegn på at maker ikke har kuttet hjørner på sengevolumet.

Sjekk innløps- og utløpsportstørrelsene mot eksisterende rørleggerarbeid på lastebilen din. Erstatningstørkere kommer noen ganger med porter konfigurert for en annen trådstørrelse eller en annen orientering, spesielt når samme karosseri selges på flere kjøretøyplattformer. En tørketrommel som krever en ny adapter eller en omlagt utløpsledning vil koste mer å installere enn prisen på selve delen.

For lastebiler som kjører i kalde områder, velg en oppvarmet tørketrommel med en spenning som passer til lastebilens elektriske system. De fleste tunge lastebiler bruker 12 eller 24 volt; identifisere hvilken chassiset ditt bruker før du bestiller. Varmekretsen bør styres av en termostat som slår seg på bare når omgivelsestemperaturen nærmer seg frysepunktet, ikke et permanent trekk som sløser med energi.

Inspiser renseventilens design før du kjøper. En solid renseventil har et herdet sete, en rustfri stålfjær og en utløpsport som kan rengjøres uten å demontere hele ventilen. Disse detaljene avgjør om tørketrommelen fortsatt vil rense ved lave temperaturer etter to års bruk.

Til slutt, vurder produksjonsprosessen bak enheten. Komponenter som kommer fra IATF 16949-sertifiserte produksjonslinjer har en tendens til å ha mer konsistente støpegods, tetningsoverflater og O-ringforbindelser enn deler fra usertifiserte kilder. Hvis en fabrikk svarer på tekniske spørsmål med spesifikke tall for tørkemiddelvekt, utløpsventilens åpningstrykk og spylevolum, er det et sterkere signal enn et generisk garantiløfte. En semi-lufttørker er en sikkerhetskomponent; den interne kvaliteten er ikke et sted å spare penger.

Ofte stilte spørsmål om Semi Air Dryer plassering og funksjon

Kan jeg kjøre semi hvis lufttørkeren er tett?

Du kan kjøre midlertidig, men ikke uten risiko. En tett tørketrommel lar fuktighet og olje komme inn i lufttankene, tærer på bremseventilene fra innsiden, og kan forårsake isdannelse som låser bremsene om vinteren. Kompressoren kjører også lengre sykluser, noe som forkorter levetiden. Behandle en tilstoppet tørketrommel som en reparasjon samme dag, ikke et planlagt vedlikeholdselement.

Hvorfor ser jeg fortsatt vann i lufttankene etter at jeg har installert en ny lufttørker?

De vanlige årsakene er en lekk utløpsventil i tørketrommelen, en renseventil som ikke åpner ved utkobling, eller en kompressor som sender olje gjennom slitte ringer. Noen ganger ble den nye patronen installert med en skadet O-ring, slik at våt luft kunne omgå tørkemiddelsengen. Kontroller rensefunksjonen først, tøm deretter tankene helt og gjenta testen etter full bremsing.

Skal lufttørkeren monteres vertikalt eller horisontalt?

Vertikalt med mindre tørketrommelmodellen er spesielt designet for horisontal bruk. Renseventilen må være det laveste punktet i enheten slik at vann og olje renner ut av sumpen. Ved å legge en vertikalt utformet tørketrommel flatt vil tørkemidlet sette seg ujevnt, blokkere renseporten og til slutt gjøre tørkemidlet til en gjørmete masse.

Hvor ofte bør en semi-lufttørker rense?

En gang per kompressoravlastningssyklus. Under normal kjøring på en motorvei med få bremsinger, kan det være med flere minutter. I tung trafikk med konstant bremsebruk vil kompressoren laste og losse oftere, slik at tørketrommelen renser oftere. Rask gjentatt rensing med noen sekunders mellomrom betyr at det er en luftlekkasje nedstrøms eller at regulatorinnstillingene er feil.

Kan jeg bytte bare patronen i stedet for hele lufttørkeren?

I de fleste tilfeller, ja. Huset, braketten og interne ventiler er utformet for å vare flere patronintervaller. Skift ut patronen, O-ringene og renseventilen hvis den har vært i drift i mer enn 500 000 km eller lekker. Hvis varmekretsen er åpen, endedekselet er sprukket, eller monteringsfoten har et utmattelsesbrudd, bytt hele enheten.

En brukt semi jeg kjøpte har lufttørkeren montert på en bakre tverrbjelke mellom rammeskinnene. Er det et problem?

Det kan være en ettermonteringsinstallasjon eller et sjeldent chassisoppsett, og det kan fortsatt fungere som det skal. Bekreft tre ting: tørketrommelen er nedstrøms for kompressoren og oppstrøms for den våte tanken; renseporten er det laveste punktet på beholderen; og utløpsventilen holder trykket. Hvis alle tre er sanne, er installasjonen akseptabel selv om den ser annerledes ut enn fabrikkstandarden.
